| Eicher ED 13/II | |
|---|---|

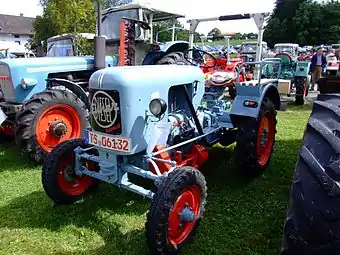

 Eicher ED13/II | |
| Basisdaten | |
| Hersteller/Marke: | Eicher |
| Modellreihe: | ED |
| Modell: | ED 13/II |
| Bauweise: | Blockbauweise |
| Produktionszeitraum: | 1957–1960 |
| Stückzahl: | 6.300 |
| Maße | |
| Eigengewicht: | 1110 kg |
| Länge: | 2649 mm |
| Breite: | 1510 mm |
| Höhe: | 1540 mm |
| Radstand: | 170 mm |
| Bodenfreiheit: | 430 mm |
| Spurweite: | 1250 - 1500 mm |
| Wenderadius mit Lenkbremse: | 5500 mm |
| Wenderadius ohne Lenkbremse: | 6300 mm |
| Standardbereifung: | vorne: 4.50-16 hinten: 9-30 |
| Motor | |
| Nennleistung: | 10 kW, 14 PS |
| Nenndrehzahl: | 1500/min |
| Zylinderanzahl: | 1 |
| Hubraum: | 1298 cm³ |
| Kraftstoff: | Diesel |
| Kühlsystem: | Luft |
| Antrieb | |
| Antriebstyp: | Hinterradantrieb |
| Getriebe: | 6/1 schaltgetriebe |
| Höchstgeschwindigkeit: | 20 km/h |
1958 erhöhte Eicher die Motorleistung des ED 13/I auf 14 PS. Das so entstandene Modell wurde unter der Bezeichnung ED 13/II oder auch wegen seiner Motorleistung als ED 14 geführt. Ein weiterer Unterschied war das bessere ZF-Getriebe mit Wegzapfwelle.
Motor
- Eicher, Typ: ED 1e, luftgekühlter 1-Zylinder-/4-Takt-Diesel mit Direkteinspritzung, Druckumlaufschmierung, Fernthermometer, Ölbadluftfilter und Axialgebläse.
- Bohrung = 105 mm, Hub = 150 mm
Kupplung
F. u. S. K 16 Z
Getriebe
- ZF-Schubradgetriebe, Typ: A-5/6
- 6 Vor-und 1 Rückwärtsgang incl. Wegzapfwelle
Geschwindigkeiten vor- und rückwärts
Rückwärts: 3,7 km 1. Gang: 1,7 Km 2. Gang: 2,8 Km 3. Gang: 4,4 Km 4. Gang: 6,8 Km 5. Gang: 11,3 Km 6. Gang: 18,3 Km
Zapfwelle
- Getriebezapfwelle und Wegzapfwelle,542 U/min
- Optional mit Riemenscheibe, 180 mm Durchmesser, 120 mm Breite / 1627 U/min.
Bremsen
- Fußbetätigte Innenbackenbremse, als Lenkbremse zu verwenden
Achsen
2 Davon 1 angetrieben
Lenkung
- Spindellenkung
Hydrauliksystem und Kraftheber
- Auf Wunsch mit ölhydraulischem Kraftheber mit Dreipunktaufhängung
- Eicher AG 57
Steuergeräte
Elektrische Ausrüstung
Elektrische Anlage : 12 V Anlasser : Bosch EjD 1,8/12 A 38 Lichtmaschine : Bosch REE 75/12/1800 AR Weitere Einzelteile kommen von: Hella und Bosch
Maße und Abmessungen
Bereifung
Füllmengen
Kraftstofftank : 28l Diesel / Motor einschl. Filter : 5,5l Motorenöl Sommer HD 30 Winter HD 20 / Getriebe : 6,5l Getriebeöl SAE 90 Achsvorgelege : 1,0l Gleich wie Getriebeöl
Verbrauch
Sonderausrüstung
Mähwerk Fabrikat : Eicher
Antrieb : Motor (Keilriemen) Mähbalken : Rasspe o. IHC
Literatur
- Eicher-Das Typenbuch ( A. Mößmer )
Quellen
Eicher ED 13/II Betriebsanleitung
