| Eicher ED 110/II (im Export E17) | |
|---|---|

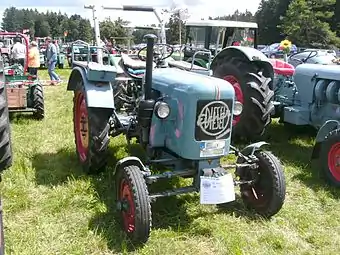

PS.jpg.webp) Eicher ED110/II | |
| Basisdaten | |
| Hersteller/Marke: | Eicher |
| Modellreihe: | ED |
| Modell: | ED 110/II (im Export E17) |
| Bauweise: | rahmenlose Blockbauweise |
| Produktionszeitraum: | 1958–1960 |
| Stückzahl: | 1310 (651) |
| Maße | |
| Eigengewicht: | 1280 kg |
| Länge: | 2515 mm |
| Breite: | 1520 mm |
| Höhe: | 1565 mm |
| Radstand: | 1640 mm |
| Bodenfreiheit: | ca. 380 mm |
| Spurweite: | vorne: 1250–1500 mm hinten: 1250–1500 mm |
| Standardbereifung: | vorne: 4.50-16 hinten: 10-28, 8-32, 10-24, 9-24, 8-24, 7-30 |
| Motor | |
| Nennleistung: | 11,7 kW, 16 PS |
| Nenndrehzahl: | 1500/min |
| Zylinderanzahl: | 1 |
| Hubraum: | 1425 cm³ |
| Kraftstoff: | Diesel |
| Kühlsystem: | Luft |
| Antrieb | |
| Antriebstyp: | Hinterradantrieb |
| Getriebe: | 6/1-Getriebe (Hurth G815) |
| Höchstgeschwindigkeit: | 19,8 km/h |
Der ED 110/II (auch ED 110/2) ist ein in den Jahren 1958 bis 1960 von Eicher produzierter Schlepper mit 16 PS. Ein Vorläufermodell war der EKL 15/II.
Motor
1-Zylinder-/4-Takt-Dieselmotor
Kupplung
Einfachkupplung F&S K 16Z
Getriebe
Hurth G815, 6 Vorwärtsgänge, 1 Rückwärtsgang
Geschwindigkeiten vor- und rückwärts
| Gang | km/h |
|---|---|
| 1. Gang | 1,7 |
| 2. Gang | 3,7 |
| 3. Gang | 5,2 |
| 4. Gang | 7,1 |
| 5. Gang | 12,4 |
| 6. Gang | 19,4 |
| rückwärts | 5,2 |
Zapfwelle
1 3/8 Zoll, 572 U/min
Bremsen
Bandbremse, mechanisch
Achsen
- Vorderachse: EAG 15, gefedert
Lenkung
Hydrauliksystem und Kraftheber
- Kraftheber Eicher AG 64 als Zusatzausrüstung
- Pumpe: AG 80
- Hubkraft: 625 kg
Steuergeräte
Elektrische Ausrüstung
Anlasser, Licht, Blinker
Maße und Abmessungen
Bereifung
- vorne: 4.50-16
- hinten: 10-28 8-32 10-24
Füllmengen
Verbrauch
Kabine
Fritzmeier M210
Sonderausrüstung
- Mähwerk 41/2,5 riemenbetrieben
- hydr. Eicher-Kraftheber mit genormter Dreipunktaufhängung
- Superkriechgang
- Seilwinde
- Fahrerhaus
- Frontlader
- Eicher-Anbaugeräte: Pflüge, Eggen, Grubber
Riemenscheibe
Literatur
- OLDTIMER TRAKTOR 11/2015, Seite 80 ff.
