| Dexheimer ALLRAD 240 | |
|---|---|

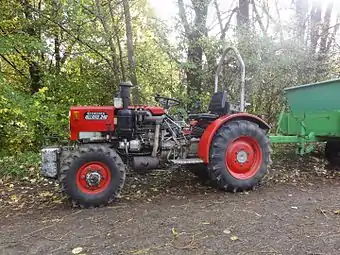

 Dexheimer ALLRAD 240 | |
| Basisdaten | |
| Hersteller/Marke: | Dexheimer |
| Modellreihe: | 240 |
| Modell: | ALLRAD 240 |
| Bauweise: | Blockbauweise |
| Produktionszeitraum: | 1976–1985 |
| Maße | |
| Eigengewicht: | 1420 kg |
| Länge: | 2500 mm |
| Breite: | 930 mm |
| Höhe: | 1950 mm |
| Radstand: | 1720 mm |
| Bodenfreiheit: | 220 mm |
| Spurweite: | 700 mm |
| Wenderadius mit Lenkbremse: | innen 1700 mm |
| Wenderadius ohne Lenkbremse: | innen 1400 mm |
| Standardbereifung: | vorne: 6.00-15 AS hinten: 8.00-20 AS |
| Motor | |
| Nennleistung: | 26 kW, 35 PS |
| Nenndrehzahl: | 2500/min |
| Zylinderanzahl: | 2 |
| Hubraum: | 1885 cm³ |
| Kraftstoff: | Diesel |
| Kühlsystem: | Luftkühlung |
| Antrieb | |
| Antriebstyp: | Allradantrieb |
| Getriebe: | 8/2 |
| Höchstgeschwindigkeit: | 25 km/h |
Der ALLRAD 240 ist ein ist ein 35 PS starke Allradschmalspurschlepper von Dexheimer mit einem Zweizylinder-Reihen-Motor.
Motor
- luftgekühlter, Zweizylinder-Reihen-Dieselmotor von MWM, Typ D327-2
- Bohrung: 100 mm, Hub: 120 mm
Kupplung
Getriebe
- Hurth 932 mit 8 Vorwärts- und 2 Rückwärtsgängen
- auf Wunsch Synchrongetriebe Hurth 730 mit 12 Vorwärts- und 4 Rückwärtsgängen synchronisiert
- auf Wunsch synchronisietes Superkriechganggetriebe mit 16 Vorwärts- und 4 Rückwärtsgänge
Geschwindigkeiten vor- und rückwärts
| Gruppe | 1. Gang | 2. Gang | 3. Gang | 4. Gang | Rückwärtsgang | |
|---|---|---|---|---|---|---|
| I | 1,10 | 2,35 | 3,78 | 5,99 | 2,97 | |
| II | 4,54 | 9,68 | 15,57 | 24,7 | 10,16 | |
Zapfwelle
- 540/min und 1000/min auf Wunsch lastschaltbar
Bremsen
mechanische Zweibackenbremse
Achsen
- Hinterachse: Portalachse, mechanische Differentialsperre
- Vorderachse: Hurth 952, Pendelsynchronaufhängung, 42° Lenkeinschlag
Lenkung
- ZF-Doppelschneckenlenkung
- auf Wunsch vollhydraulische Lenkung
Hydrauliksystem und Kraftheber
- Zahnrad-Buchsenpumpe, 41 l/min, 175 bar
- Hubkraftheber mit Regelhydraulik: 2200 kp
Steuergeräte
maximal 5 Stück
Elektrische Ausrüstung
- Batterie: 12 V, 90 Ah
Maße und Abmessungen
- Leergewicht: 1420 kg
- zulässiges Gesamtgewicht: 2260 kg
- Breite vorne: 865 mm
- Breite hinten: 930 bis 1290 mm
- Länge: 2500 mm
- Höhe Motorhaube: 1030 mm
- Höhe Lenkrad: 1110 mm
- Höhe Sicherheitsbügel: 1950 mm
Bereifung
| vorne | hinten | |
|---|---|---|
| Serie | 6.00-16 AS | 8.00-20 AS |
| 7.00-16 AS | 12.50-18 AS | |
| 7.00-18 AS | 10.5-18 AS | |
| 7.00-18 AS | 10-24 AS |
Füllmengen
- Kraftstofftank: ca. 27 l
Verbrauch
Kabine
- Kabine auf Wunsch dann Höhe 2050 mm
Sonderausrüstung
Literatur
Quellen
- Prospekt von Dexheimer
