Claas Ares 696

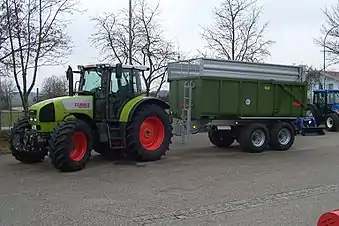

Claas Ares 696 RZ
Basisdaten
Hersteller/Marke:	Claas
Modellreihe:	Ares 600
Modell:	Ares 696
Produktionszeitraum:	2003–2005
Maße
Eigengewicht:	5.510 kg
Länge:	4.726 mm
Breite:	2.569 mm
Höhe:	2.945 mm
Radstand:	2.820 mm
Bodenfreiheit:	542 mm
Spurweite:
Wenderadius ohne Lenkbremse:	4.600 mm
Standardbereifung:	vorne: 16.9 R 28 hinten: 20.8 R 38
Motor
Nennleistung:	104 kW, 140 PS
Nenndrehzahl:	2.200 U/min
Zylinderanzahl:	6
Hubraum:	6.788 cm³
Drehmomentanstieg:	28 %
Kraftstoff:	Diesel
Kühlsystem:	Wasser
Antrieb
Antriebstyp:	Allrad
Getriebe:	32/32
Höchstgeschwindigkeit:	40 km/h

Die ARES 600 Baureihe wurde von Renault übernommen. Ab 2003 waren die Schlepper in der Claas-Farbe "Saatengrün" erhältlich. Die 3 Modelle des Claas Ares 600 gibt es in den Ausführungen "Comfort" oder "Premium". Den Ares 616 gab es zusätzlich in der Ausführung "Profi".

Motor

• DPS (Deere Power Systems) 6-Zylinder
• Turbolader
• Nenndrehzahl: 2.200 U/min
• Leistung bei Nenndrehzahl (ECE R 24): 104 kW / 140 PS
• Max. Leistung bei 2.000 U/min
• Max. Leistung (ECE R 24): 107 kW / 146 PS
• Max. Drehmoment (ECE R 24): 585 Nm bei 1.500 U/min
• Ölwechselintervall: 500 h

Kupplung

Getriebe

• Hersteller: Gima
• 32/32
• Mechanisches Getriebe mit elektrohydraulischer Last- und Gruppenschaltung
• Vierfach-Lastschaltgetriebe "QUADRISHIFT II"
• Optional Automatik-Vierfach-Lastschaltgetriebe "QUADRACTIV" mit Schaltprogramm "Eco" oder "Power" Modus
• Lastschaltbare Wendeschaltung "REVERSHIFT"
• Optional mit Kriechgang 48/48

Geschwindigkeiten vor- und rückwärts

Zapfwelle

• Elektrohydraulisch gesteuerte Mehrscheibenkupplung
• 540/540E/1000/1000E
• Anzahl der Nuten: 6/21

Bremsen

Achsen

• Hersteller: Carraro
• PROACTIV-Federung: Sperrbare, parallelogrammgeführte Einzelradfederung mit elektrohydraulischer Steuerung
• Allradantrieb: Elektrohydraulisch gesteuerte Mehrscheibenkupplung
• Differnezialsperre: Elektrohydraulisch gesteuerte Mehrscheibenkupplung

Hinterachse:

• Hersteller: Gima
• Differnezialsperre: Klaue, elektrohydraulisch betätigt

Lenkung

Hydrauliksystem und Kraftheber

Hydraulikpumpenleistung je nach Ausstattung:

• Standard-Hydraulikpumpenleistung: 95 l/min (Serienausstattung für "Comfort")
• Load Sensing-System: 100 l/min (Option für "Comfort")
• Load Sensing-System: 110 l/min (Serienausstattung für "Premium", Option für "Comfort")
• Arbeitsdruck: 200 bar

Heckkraftheber:

• Max. Hubkraft: 8.470 kg
• Max. durchgehende Hubkraft: 6.650 kg

Frontkraftheber:

• Max. Hubkraft: 2.800 kg

Steuergeräte

Elektrische Ausrüstung

Maße und Abmessungen

• Länge: 4726 mm
• Breite max.: 2569 mm
• Höhe: 2945 mm
• Spurweite: mm
• Radstand: 2820 mm
• Bodenfreiheit: 542 mm
• Kleinster Wenderadius: 4600 mm

Bereifung

Vorderachse - Hinterachse

• 14.9 R 28 (380/85 R 28) - 18.4 R 38 (460/85 R 38)
• 16.9 R 28 (420/85 R 28) - 20.8 R 38 (520/85 R 38)
• 420/70 R 28 - 520/70 R 38
• 480/70 R 28 - 580/70 R 38
• 480/65 R 28 - 600/65 R 38
• 540/65 R 28 - 650/65 R 38

Füllmengen

• Kraftstoff: 250 l

Verbrauch

Kabine

• Integrierte, schallisolierte und vollgefederte Sicherheitszelle
• 4-Punkt-Vollfederung mit 3-fach verstellbarer Federungshärte

Sonderausrüstung

Quellen

Prospekt CLAAS Ares 616 * 656 * 696 08/04 (DC) deutsch 160/248 687.1
