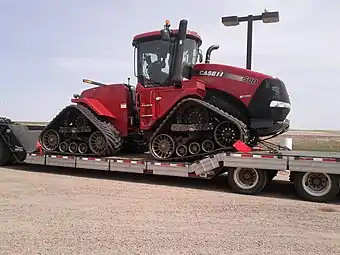

Case IH STX500 Quadtrac
Case IH STX 500 Quadtrac
Basisdaten
Hersteller/Marke:Case IH
Modellreihe:STX
Modell:STX500 Quadtrac
Bauweise: Knicklenker mit Raupenlaufwerken
Produktionszeitraum:2004–2006
Maße
Eigengewicht:
Länge:
Breite:
Höhe:
Radstand: 3910 mm
Spurweite:
Standardbereifung:
Motor
Nennleistung:373 kW, 500 PS
Nenndrehzahl:2000/min
Zylinderanzahl:6
Hubraum:14900 cm³
Drehmomentanstieg: 39 %
Kraftstoff: Diesel
Kühlsystem: Wasserkühlung
Antrieb
Antriebstyp:Allrad
Getriebe:
Höchstgeschwindigkeit:

Der Case IH STX500 Quadtrac ist ein 6-Zylinder-Raupenschlepper von Case-IH.

Mit Ausnahme der Motorleistungsdaten sind 2004 die beiden kleineren Quadtrac STX375 und STX450 mit den gleichen Daten beschrieben.

Bauart

Knicklenker Raupenschlepper

Motor

CUMMINS QSX15

Kupplung

Getriebe

Lastschaltgetriebe: 16v + 2r

Geschwindigkeiten vor- und rückwärts

  • max.: 37 km/h
  • 9 Gänge im Bereich von 5 und 13 km/h

Antrieb

Allradantrieb auf 4 Gummiraupenlaufwerke

Zapfwelle

1000 R/min

Bremsen

Achsen

Lenkung

Knicklenker

Hydrauliksystem und Kraftheber

  • Hubkraft: 8949 kg
  • Pumpenkapazität: 151 L/min, Option: 208 L/min
  • KAT IV-N

Steuergeräte

Elektrische Ausrüstung

  • 24 V Anlasser
  • 2 Batterien

Maße und Abmessungen

     Länge ..................  mm
     Breite: ................  mm
     Höhe: ..................  mm
     Spurweite: .............  mm
     Radstand: ..............  mm
     Bodenfreiheit: ......... ca. mm
     Kleinster Wenderadius:
            mit Lenkbremse ..  mm
            ohne Lenkbremse .  mm

Eigengewicht

  • zul. Gesamtgewicht: 24129 kg

Bereifung

Füllmengen

  • Diesel: 1138 L

Verbrauch

Kabine

Sonderausrüstung

Case-IH Datenblatt 2004
