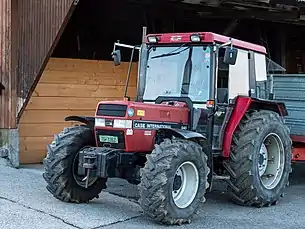

| Logo Hersteller | Foto |
|---|---|
 |
 |
| Basisdaten | |
| Hersteller: | J I Case GmbH |
| Modellreihe: | "A"-Familie |
| Modell: | 840 |
| Motor | |
| Hubraum: | 3.911 cm³ |
| Anzahl Zylinder: | 4 |
| Nennleistung: | 49 kW / 67 PS |
| Drehmomentanstieg: | 17 % |
| Maße und Abmessungen | |
| Länge: | 3.570 mm |
| Breite: | 1.640 mm |
| Höhe: | 2.410 mm |
| Radstand: | 2.150 mm |
| Spurweite (vorn/hinten): | 1.375-1.623 mm / 1.418-1.930 mm |
| Wenderadius (ohne Lenkbremse): | 4.280 mm |
| Eigengewicht: | 2.915 kg |
| Bauzeit und Stückzahl | |
| Bauzeit: | von Juli 1990 bis November 1993 |
| Gesamtstückzahl: | 2145 Stück |
| Sonstiges | |
| Höchstgeschwindigkeit: | 30 oder 40 km/h |
| Standardbereifung (vorn / hinten): | 12.5 -20 / 16.9 R-30 |
Einleitender Text zum Modell.
Bauart
Standardschlepper mit Hinterrad- oder Allradantrieb
Motor
Motortyp D-239
Nennleistung 49 kW/67PS
Nenndrehzahl 2300/min
Bohrung/Hub 98/128
Hubraum 3911cm³
Zylinder 4
max Drehmoment 239 Nm
bei Motordrehzahl 1200-1400/min
Drehmomentanstieg 17%
Kupplung
Trockenkupplung mit 250 mm Durchmesser
Getriebe
Standard getriebe 8+4 Synchron
wahlweise 16+4 Synchron Reduziergetriebe oder Superkriechganggetriebe
Geschwindigkeiten vor- und rückwärts
Geschwindigkeit mit Hinterachsbereifung 14.9 R 30, 30 km/h-Version IH-Synchron 8+4(Standard)km/h
1.Gang Ackergruppe:1,8 Straßengruppe:6,7 Rückwärtsgruppe:2,5
2.Gang Ackergruppe:3,1 Straßengruppe:11,4 Rückwärtsgruppe:4,3
3.Gang Ackergruppe:4,7 Straßengruppe:17,6 Rückwärtsgruppe:6,5
4.Gang Ackergruppe:7,8 Straßengruppe:30,0 Rückwärtsgruppe:10,9
mit synchr. Reduziergetriebe (Auf Wunsch) km/h
1.Gang Ackergruppe:1,5 Straßengruppe:5,7 Rückwärtsgruppe:2,1
2.Gang Ackergruppe:2,6 Straßengruppe:9,7 Rückwärtsgruppe:3,6
3.Gang Ackergruppe:4,0 Straßengruppe:14,9 Rückwärtsgruppe:5,6
4.Gang Ackergruppe:6,7 Straßengruppe:24,9 Rückwärtsgruppe:9,3
mit Superkriechganggetriebe (Auf Wunsch) km/h
1.Gang Ackergruppe:0,41 Straßengruppe:1,33 Rückwärtsgruppe:0,57
2.Gang Ackergruppe:0,70 Straßengruppe:2,27 Rückwärtsgruppe:0,98
3.Gang Ackergruppe:1,08 Straßengruppe:3,50 Rückwärtsgruppe:1,50
4.Gang Ackergruppe:1,80 Straßengruppe:5,83 Rückwärtsgruppe:2,50
Antrieb
Hinterrad oder Allrad
Zapfwelle
Standard 540
Wahlweise 540/750 oder 540/1000
Bremsen
Mechanische Dreischeibenbremse pro seite , Durchmesser 178 mm
Achsen
Hinterachse mit mechanisch geschalteter Differentialsperre, Vorderachse ZF APL 1251, serienmäßig mit Selbstsperrdifferential, hydraulisch unter Last schaltbar
Lenkung
Hydraulische Lenkung
Hydrauliksystem und Kraftheber
Art der Regelung Oberlenker-Blattfeder
Betriebsdruck 165bar
Hubkraft 21,6(26,1)kN
Fördermenge Hydr. 33l/min
Fördermenge bei
Hydro-plus 47l/min
Füllmenge 12 Liter
Exact-Regelhydraulik und Dreipunktaufhängung Kat. II
Steuergeräte
bis zu 3 Steuergeräte einfach- oder doppeltwirkende
Elektrische Ausrüstung
12 Volt-Anlage nach StVZO incl. Startsicherheitsschalter
Batterie 88 Ah
Drehstromlichtmaschine 33 Ampere
Maße und Abmessungen
Länge ..........................3.570. mm
Breite: ........................1.640. mm
Höhe: ..........................2.480. mm
Spurweite: ...1.375-1.623 1.418-1.930. mm
Radstand: ......................2.150. mm
Bodenfreiheit: ...................345. mm
Kleinster Wenderadius:
mit Lenkbremse -. mm
ohne Lenkbremse 4.280. mm
Eigengewicht
Hinterrad 2695 kg
Allrad 2915 kg
zulässiges Gesamtgewicht 4.250 kg
Bereifung
Standardbereifung (vorn / hinten) 12.5 -20 / 16.9 R-30
Füllmengen
Motoröl 9 Liter
Getriebeöl 34,5 Liter
Hydrauliköl 12 Liter
Kühlwasser 17,5 Liter
Kraftstoff 66 Liter
Verbrauch
bei Höchstleistung 15,2l/h
Kabine
Combi Cab
Silent "S3" Normalkabine
Silent "S3" Niedrigkabine
Sonstiges
Exklusiv Serie
Profi Grün Serie
Sonderausrüstung
16+4 Getriebe Reduziergetriebe oder Superkriechganggetriebe
40 km/h
540/750 oder 540/1000 Zapfwelle
Combi Cab
Silent "S3" Normalkabine
Silent "S3" Niedrigkabine
Zusatzsteuergeräte
hydraulische Abreißkupplung
Hydro-plus Mehrmengensteuerung
Zusatzhydrauliköltank
Zusatzhubzylinder
Fronthydraulik und Frontzapfwelle
Zugmaulkoffergewicht 42 oder 60 kg; Einzelkoffergewichte 34 kg
Hinterradgewichte 120 kg und 240 kg
Arbeitsscheinwerfer
Externehubwerksbedienung
Selbstfangzugmaul mit Fahrstuhl
