CASE IH MAGNUM 7120

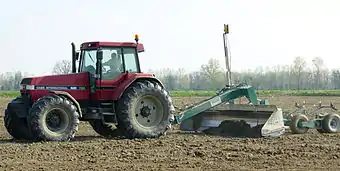

Case Magnum 7120 mit Erdkübel, Planiergerät
Basisdaten
Hersteller/Marke:CASE IH
Modellreihe:MAGNUM
Modell:MAGNUM 7120
Bauweise: Standardtraktor in Rahmenbauweise
Produktionszeitraum:1988–1993
Maße
Eigengewicht:7.810 kg
Länge:5.290 mm
Breite:
Höhe:2.980 mm
Radstand: 3.010 mm
Spurweite:
Wenderadius ohne Lenkbremse: 5.240 mm
Standardbereifung:vorne: 16.9 R28
hinten: 20.8 R38
Motor
Nennleistung:180 PS
Nenndrehzahl:2.200/min
Zylinderanzahl:6
Hubraum:8.277 cm³
Kraftstoff: Diesel
Kühlsystem: Wasser
Antrieb
Antriebstyp:Allrad
Getriebe:18 V / 4 R
Höchstgeschwindigkeit:32 km/h

Der MAGNUM von CASE IH war eine komplette Neuentwicklung wie sein kleiner Bruder Maxxum. Den Konstrukteuren wurden bei der Entwicklung freie Hand gelassen. Er galt zu Produktionsbeginn als einer der modernsten Schlepper auf dem Markt. Gebaut wurde dieser Schlepper im CASE IH Werk in Racine (USA). In Deutschland setzte er sich erst nach der Wende durch und zwar bei den ganzen Großbetrieben im Osten Deutschlands. Der MAGNUM 7120 wurde 1993 durch den Typ 7220 ersetzt.

Motor

  • CASE, Typ: C6T-830, wassergekühlter 6-Zylinder-Turbo-Dieselmotor
  • Hubraum: 8.277 ccm
  • Bohrung x Hub: 114 x 135,1 mm
  • Nennleistung und Höchstleistung: 180 PS bei 2.200 U/min
  • Max. Drehmoment: 744 Nm bei 1.500 U/min

Kupplung

Getriebe

  • Das synchronisierte Powershift Getriebe hat 18 Vorwärts- und 4 Rückwärtsgänge.

Geschwindigkeiten vor- und rückwärts

  • 2,9 bis 33,6 km/h
  • 18. Gang bei den meisten gesperrt, sonst müsste er bei der Getriebe Übersetzung mindestens 36 km/h laufen.
  • Serie 7230 z.B. Endübersetzung vor Differential um 20% länger übersetzt, lief lt Anzeige 44 km/h im 18 Gang.
  • Rückwärtsgänge 1 bis 4

Zapfwelle

  • 540/1.000 U/min

Bremsen

  • hydraulische Scheibenbremsen

Achsen

Lenkung

  • hydrostatisch

Hydrauliksystem und Kraftheber

  • max. Ölfördermenge: 110 l/min
  • max. Öldruck: 190 bar
  • max. Hubkraft: 6.650 kg

Steuergeräte

Elektrische Ausrüstung

Maße und Abmessungen

Höhe: 298 cm

Länge: 529 cm

Radstand: 301 cm

Bereifung

vorne: 16.9 R28

hinten: 20.8 R38

Füllmengen

Diesel: 295/360 l

Verbrauch

Kabine

Lautstärke: 73 dB

Sonderausrüstung

Literatur

Quellen
