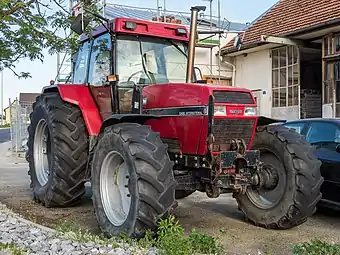

Case IH 5150
Case IH 5150
Basisdaten
Hersteller/Marke:Case IH
Modellreihe:5100/5200 Serie
Modell:5150
Bauweise: Standardtraktor
Produktionszeitraum:1992–1997
Stückzahl: 15091
Maße
Eigengewicht:5182 kg
Länge:4453 mm
Breite:2204 mm
Höhe:2734 mm
Radstand: 2585 mm
Bodenfreiheit: 465 mm
Spurweite:
Wenderadius ohne Lenkbremse: 4650 mm
Standardbereifung:vorne: 16.9 R24
hinten: 18.4 R38
Motor
Nennleistung:92 kW, 125 PS
Nenndrehzahl:2200/min
Zylinderanzahl:6
Hubraum:5883 cm³
Drehmomentanstieg: 29 %
Kraftstoff: Diesel
Kühlsystem: Wasser
Antrieb
Antriebstyp:Allrad
Getriebe:16+12 PowerShift
Höchstgeschwindigkeit:40 km/h

Der 5150 war mit seinen 125/132 PS das Spitzenmodell der Serie 5100. Der Schlepper wurde während seiner Produktionsdauer optisch mehrfach aufgewertet. So daß es die verschiedensten Erscheinungsbilder des Traktors gibt. Auch gab es einige Sondermodelle. Als Beispiele wären da "MAXXUM TRAC", "MAXXUM PLUS" und "MAXXUM PRO". Zum Anlaß des 50.000 Maxxum Schleppers wurde ein Sondermodell in schwarz lackiert. Neben der Typenbezeichung 5150 und dem PRO-Schriftzug erhielt der Schlepper wie auch die Serienmodelle noch eine geschwungene 50.000 als besondere Beschriftung an der Motorhaube.

Motor

Case IH 6 T-590

6 Zylinder Dieselmotor mit Turbolader mit zunächst 92 kW/125 PS bei 2200 U/min(getuned bis 170PS)

Hubraum 5883 ccm bei Bohrung/Hub 102x120mm

max. Drehmoment 515 Nm bei 1200-1500 U/min und max. Drehmomentanstieg von 29%

Verdichtung 17,5:1

Kupplung

Getriebe

Case IH 4x4 Stufen-Lastschaltgetriebe

mit 16+12 Gängen

Schaltung elektrohydraulisch unter Last

Wendeschaltung vorwärts/rückwärts ohne Kupplung

Geschwindigkeiten vor- und rückwärts

vorwärts 2,7 bis 40,0 km/h

rückwärts 3,2 bis 22,0 km/h

Zapfwelle

Kupplung: unabhängige Lamellenkupplung

540 U/min bei Motordrehzahl 1870 U/min 1000 U/min bei Motordrehzahl 2200 U/min

21/6 Nuten Umkehrwelle

Bremsen

Betriebsbremse: selbsteinstellende nasse Scheibenbremse

Feststellbremse: nasse Lamellenbremse

Achsen

Lenkung

hydrostatische Lenkung mit 170 bar Betriebsdruck

Hydrauliksystem und Kraftheber

Mengen- und druckgeregelte Axialkolbenpumpe mit 78,5 l/min max. Fördermenge und 190 bar Systemdruck.

Hubwerk mit Unterlenkerregelsystem mit elektrohydraulischer Steuerung (Case IH Maxx-O-Draulic).

Heckbetätigung auf rechtem und linkem Kotflügel.

Hubkraft max. 53,4 kN

Dreipunktschnellkuppler Kategorie II

Steuergeräte

Anzahl der Anbau-Zusatzsteuergeräte 4

Elektrische Ausrüstung

Generator 65 A

Batterie 12V/105Ah

Maße und Abmessungen

Radstand 2585 mm

Höhe Kabine 2734 mm

Höhe Schalldämpfer 2765 mm

Breite Kotflügel-Außenkante 2204 mm

Höhe Hinterachsmitte Kabinendach 1925 mm

Länge ohne Einhängegewichte 4453 mm

Bodenfreiheit untere Vorderachse 465 mm

Leergewicht vorne 2070 kg / hinten 3112 kg / gesamt 5182 kg

zul. Gesamtgewicht 7500 kg (wahlweise 7800 kg)

Bereifung

vorn 16.9 R24

hinten 18.4 R38

Füllmengen

Kraftstofftank 170 l

Kühlsystem 20,8 l

Motoröl 15 l

Getriebe und Hydraulik 76 l

Verbrauch

Kabine

Voll verglaste 6-Säulenkabine auf 4 Iso-mont-Blöcken gelagert mit 2 Türen, Dachluke, 2 Ausstellseitenfenstern, ausstellbarer Heckscheibe und 8 Belüftungsdüsen.
