Case-IH 4230

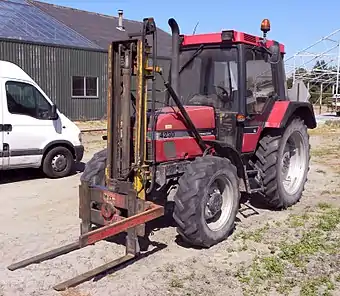

Case-IH 4230 mit WIFO Heber
Basisdaten
Hersteller/Marke:	Case-IH
Modellreihe:	3200/4200
Modell:	4230
Produktionszeitraum:	1994–1997
Maße
Eigengewicht:	3.400 kg
Länge:	3.510 mm
Breite:	2.080 mm
Höhe:	2.620 mm
Radstand:	2.240 mm
Spurweite:	1.320-1.920 mm
Wenderadius ohne Lenkbremse:	4.000 mm
Standardbereifung:	vorne: 13.6 R24 hinten: 16.9 R34
Motor
Nennleistung:	60 kW, 82 PS
Nenndrehzahl:
Zylinderanzahl:	4
Hubraum:	4.389 cm³
Drehmomentanstieg:	21 %
Antrieb
Antriebstyp:
Getriebe:
Höchstgeschwindigkeit:	40 km/h

Der Case-IH 4230 ist der Nachfolger der Modelle 844-S und 844XL.

Bauart

Standardschlepper mit Allradantrieb.

Motor

• Case IH D-268
• 60 kW/82 PS Nennleistung bei 2.400 U/min
• 4 Zylinder, wassergekühlt
• Bohrung: 100 mm; Hub: 140 mm; Hubraum 4.389 cm³
• max. Drehmoment von 289 Nm/min bei 1.400 U/min
• Drehmomentanstig von 21 % bei 33,3 % Drehzahlabfall
• Trockenluftfilter mit Sicherheitspatrone

Kupplung

• selbstnachstellende Einscheiben-Trockenkupplung

Getriebe

• Hersteller: Case IH
• 2 Vorwärts-, 1 Rückwärtsgruppe, synchronisiert
• 16 Vorwärts-, 8 Rückwärtsgänge, Lastschaltstufe, synchronisiert

Geschwindigkeiten vor- und rückwärts

• Höchstgeschwindigkeit 40 km/h

Antrieb

• lastschaltbarer Zentral-Allradantrieb

Zapfwelle

• Motorzapfwelle, Schaltung mit Hand, lastschaltbar, hydraulisch
• Zapfwellendrehzahlen: 545/771 U/min bei Nenndrehzahl des Motors
• max. Zapfwellenleistung 53,5 kW

Bremsen

• hydraulische Naßscheibenbremsen mit automatischer Allradzuschaltung

Achsen

Vorderachse:

• Hersteller: ZF
• 6° Nachlaufwinkel
• 0-5 % Voreilung
• automatische Lamellendifferentialsperre

Hinterachse:

• Hersteller: Case IH
• elektrohydralische Klauendifferentialsperre

Lenkung

• hydrostatische Achsschenkellenkung

Hydrauliksystem und Kraftheber

• Konstantstrom mit 68 l/min Fördermenge bei 183 bar
• Ölvorat 36,5 l, davon 20 l für Fernhydraulik verfügbar
• Hydraulikpumpe für Lenkung: 11,8 l/min bei 148 bar

Heckkraftheber:

• Kategorie II mit Schnellkuppler und 3.280 daN max. Hubkraft
• Lage-, Schwimm-, Misch- und Zugwiederstandsregelung
• Hubwerksregelung: MHR mit Oberlenkersteuerung

Steuergeräte

1 einfach und 3 doppelt wirkende Steuergeräte

Elektrische Ausrüstung

Maße und Abmessungen

     Länge ............. 3.510 mm
     Breite: ........... 2.080 mm
     Höhe: ............. 2.620 mm
     Spurweite
     vorne: ............ 1.320-1.920 mm
     hinten: ........... 1.320-1.920 mm
     Radstand: ......... 2.240 mm
     Bodenfreiheit: ......... ca. 515 mm
     Kleinster Wenderadius:
            mit Lenkbremse ..  mm
            ohne Lenkbremse . 4.000 mm

Gewichte

• Leergewicht: 3.750 kg; 1.336 kg vorne / 2.064 kg hinten
• zul. Gesamtgewicht: 5.500 kg; 2.400 kg vorne / 4.800 kg hinten
• Leistungsgewicht: 56,7 kg/kW

Bereifung

• vorne: 13.6 R24
• hinten: 16.9 R34

Füllmengen

• Motoröl: 9,5 l
• Kraftstofftankinhalt: 112 l

Verbrauch

bei Nenndrehzahl 10,8 l/h / bei Zapfwellendrehzahl 9,2 l/h

Kabine

• Hersteller: Case IH
• Typenbzeichnung: XL
• serienmäßig
• Lautstärke: 79 dB(A)
• Sitz: Grammer LS

Sonstiges

• Anhängerkupplung schnell höhenverstellbar
• 1.500 kg zulässige Stützlast bei Serienbereifung

Sonderausrüstung

• rechtsdrehende Frontmotorzapfwelle mit 1.000 U/min
• Frontkraftheber: Kategorie II mit Schnellkupler und 2.200 daN max. Hubkraft
• Druckluftanlage mit lufgekühltem Druckluftkompressor; 100 l/min; 20 l Druckluftbehälter; 1 Einkreis- und 2 Zweikreisanschlüsse
• Heckzapfwelle mit 1.000 U/min
• luftgefederter Sitz
