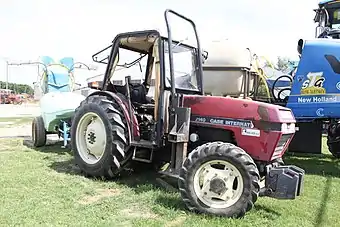

Case-IH 2140
Case-IH 2140
Basisdaten
Hersteller/Marke:Case-IH
Modellreihe:2100
Modell:2140
Produktionszeitraum:seit
Maße
Eigengewicht:E: 2.260 kg/V: 2.230 kg
Länge:3.600 mm
Breite:E: 1.340 mm/V: 1.100 mm
Höhe:E: 2.320 mm
Radstand: 2.070 mm
Spurweite:vorne: E: 1.100-1.280 mm/V: 870-1.280 mm
hinten: E: 920-1.580 mm/V: 730-1.300 mm
Wenderadius ohne Lenkbremse: E: 4.100 mm/V: 3.950 mm
Standardbereifung:vorne: 7.50-16
hinten: 12.4 R28
Motor
Nennleistung:48 kW, 65 PS
Nenndrehzahl:19/min
Zylinderanzahl:4
Hubraum:4.000 cm³
Kühlsystem: Luft
Antrieb
Antriebstyp:
Getriebe:
Höchstgeschwindigkeit:30 km/h

Der Case-IH 2140 aus der 2100er Serie von Case IH ist als E-Version in Plantagenausführung und als V-Version für den Weinberg lieferbar gewesen.

Bauart

  • E = Plantagenschlepper
  • V = Weinbergschlepper mit Allradantrieb

Motor

  • Same 1000.4 A
  • 48 kW/65 PS Nennleistung bei 2.350 U/min
  • 4 Zylinder, luftgekühlt
  • Bohrung: 105 mm; Hub: 115 mm; Hubraum 4.000 cm³
  • max. Drehmoment von 233 Nm/min bei 1.200 U/min
  • Drehmomentanstig von 19 % bei 48,9 % Drehzahlabfall
  • Trockenluftfilter mit Sicherheitspatrone

Kupplung

Mehrscheiben-Trockenkupplung

Getriebe

  • Hersteller: Carraro
  • 3 Vorwärts-, 3 Rückwärtsgruppen, synchronisiert
  • 12 Vorwärts-, 12 Rückwärtsgänge, synchronisiert

Geschwindigkeiten vor- und rückwärts

Höchstgeschwindigkeit 30 km/h

Antrieb

mittiger Allradantrieb

Zapfwelle

  • Motor-/Wegzapfwelle, Schaltung mit Hand, lastschaltbar, mechanisch
  • Zapfwellendrehzahlen: 600/874 U/min bei Nenndrehzahl des Motors
  • max. Zapfwellenleistung 45 kW

Bremsen

mechanische Naßscheibenbremsen

Achsen

Vorderachse:

  • Hersteller: Carraro
  • 5° Nachlaufwinkel und 0-5 % Voreilung
  • automatische Lamellendifferentialsperre

Hinterachse:

  • Hersteller: Carraro
  • mechanische Klauendifferentialsperre

Lenkung

hydrostatische Achsschenkellenkung

Hydrauliksystem und Kraftheber

  • Konstantstrom mit 60 l/min Fördermenge bei 180 bar
  • Ölvorat 36 l, davon 5 l für Fernhydraulik verfügbar
  • Hydraulikpumpe für Lenkung: Mengenverteiler

Heckkraftheber:

  • E: Kategorie I/II (V: Kategorie 1) mit Schnellkuppler und 2.050 daN max. Hubkraft
  • Lage- und Zugwiederstandsregelung
  • Hubwerksregelung: MHR mit Oberlenkersteuerung

Steuergeräte

1 einfach und 3 doppelt wirkende Steuergeräte

Elektrische Ausrüstung

Maße und Abmessungen

     Länge ............. E: 3.600 mm
     Breite: ........... E: 1.340 mm (V: 1.100 mm)
     Höhe: ............. E: 2.320 mm
     Spurweite
     vorne: ............ E: 1.100-1.280 mm (V: 870-1.280 mm)
     hinten: ........... E: 920-1.580 mm (V: 730-1.300 mm)
     Radstand: ......... 2.070  mm
     Bodenfreiheit: ......... ca. 300 mm
     Kleinster Wenderadius:
            mit Lenkbremse ..  mm
            ohne Lenkbremse . E: 4.100 mm (V:3.950 mm)

Gewichte

  • Leergewicht: E: 2.260 kg; 1.080 kg vorne / 1.180 kg hinten (V: 2.230 kg; 1.050 kg; 1.180 kg)
  • zul. Gesamtgewicht: 4.000 kg; 1.750 kg vorne / 2.880 kg hinten
  • Leistungsgewicht: E: 47,1 kg/kW (V: 46,5 kg/kW)

Bereifung

  • vorne: 7.50-16
  • hinten: 12.4 R28

Füllmengen

  • Motoröl: 9,2 l
  • Kraftstofftankinhalt: 60 l

Verbrauch

bei Nenndrehzahl 8,6 l/h; bei Zapfwellendrehzahl 7,8 l/h

Kabine

Umsturzvorrichtung serienmäßig

Sonstiges

  • Anhängerkupplung schnell höhenverstellbar
  • 1.250 kg zulässige Stützlast bei Serienbereifung

Sonderausrüstung

  • Kriechgang 12/12
  • Bereifung hinten E: 16.9 R24 (V: 14.5 R20)
  • Kabine: Bussart 9915, 85,5 dB(A)
  • luftgefederter Sitz
  • Zapfwelle mit 540/750 U/min
  • rechtsdrehende Frontmotorzapfwelle mit 1.000 U/min
  • Frontkraftheber, Kategorie I mit Schnellkuppler und max. Hubkraft von 1.500 daN
  • Druckluftanlage mit lufgekühltem Druckluftkompressor; 200 l/min; 20 l Druckluftbehälter; 1 Einkreis- und 2 Zweikreisanschlüsse
  • Hubkraft hinten 2.400 daN
  • Standheizung
