| Allgaier R22 | |
|---|---|

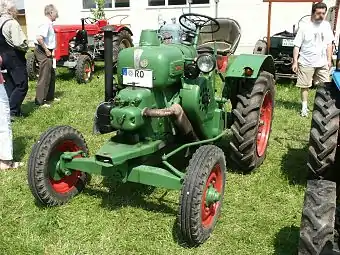

 Allgaier Kaelble R22 | |
| Basisdaten | |
| Hersteller/Marke: | Allgaier |
| Modellreihe: | R |
| Modell: | R22 |
| Bauweise: | Rahmenbauweise |
| Produktionszeitraum: | 1949–1952 |
| Maße | |
| Eigengewicht: | 1700 kg |
| Länge: | 2600 mm |
| Breite: | 1520 mm |
| Höhe: | 1570 mm |
| Radstand: | 1500 mm |
| Bodenfreiheit: | 350 mm |
| Spurweite: | 1270/1400 mm |
| Wenderadius mit Lenkbremse: | 2750 mm |
| Wenderadius ohne Lenkbremse: | 3250 mm |
| Standardbereifung: | vorne: 5.50-16 hinten: 9-24 |
| Motor | |
| Nennleistung: | 16,2 kW, 22 PS |
| Nenndrehzahl: | 1500/min |
| Zylinderanzahl: | 1 |
| Hubraum: | 1840 cm³ |
| Kraftstoff: | Diesel |
| Kühlsystem: | Verdampferkühlung |
| Antrieb | |
| Antriebstyp: | Hinterradantrieb |
| Getriebe: | 4/1-Getriebe |
| Höchstgeschwindigkeit: | 19 km/h |
Der Allgaier R22 ist ein 22-PS-Schlepper, der von 1949 bis 1952 hergestellt wurde. Der R 22 basiert auf dem R 18, abgesehen von der größeren Hinterradbereifung die zu einer höheren Bodenfreiheit führte.
Motor
- 1-Zylinder-/4-Takt-Wirbelkammer-Dieselmotor von Kaelble, Typ: R 18 mit Umlaufschmierung, auswechselbare Zylinderlaufbüchsen, Bosch-Einspritzung, wälzgelagerte Kurbel-und Nockenwelle, Verdampferkühlung und Ölbadluftfilter.
- Bohrung = 125 mm, Hub = 150 mm
- Verdichtungsverhältnis = 18:1
- Einspritzdüse, Typ: Bosch DN 12 SD 12 / Einspritzdruck = 100 bar
- Einspritzpumpe, Typ: Bosch PF 1 B 80 CS 234 / Düsenhalter, Typ: Bosch KD 45 FDA 26
Kupplung
- Einscheiben-Trockenkupplung von Fichtel & Sachs, Typ: K 12 Z
Getriebe
- Allgaier-Schaltgetriebe, Typ: R 18
- Mechanisches Schaltgetriebe mit Differentialgetriebe im Ölbad laufend
- 4 Vorwärtsgänge, 1 Rückwärtsgang
Geschwindigkeiten vor- und rückwärts
- Höchstgeschwindigkeit vorwärts: 19 km/h
- 1.Gang = 3,1 km/h.; 2.Gang = 5,6 km/h.; 3.Gang = 9,9 km/h., 4.Gang = 19,8 km/h. / Rückwärtsgang = 3,1 km/h.
Zapfwelle
- Kupplungsabhängige Zapfwelle mit Norm-Profil, 540 U/min. bei 1350 U/min.- Motordrehzahl ( 600 U/min. bei 1500 U/min.- Motordrehzahl )
- Riemenscheibe, 230 mm, 120 mm breite / 1350 U/min.
Bremsen
- Fußbetätigte Innenbackenbremse auf Hinterräder wirkend, als Lenkbremse zu verwenden
- Handbremse auf Getriebe wirkend
Achsen
- Vorderachse als stahlblechgepreßte Pendelachse mit wälzgelagerten Radnaben
- Hinerachse mit gepreßten Achsträgern und auswechselbaren Steckachsen
- Mechanische Differentialsperre
Lenkung
Hydrauliksystem und Kraftheber
- Mechanischer Kraftheber auf Wunsch
Steuergeräte
Elektrische Ausrüstung
- Ausführung I = 6-Volt-Anlage, Lichtmaschine, 6V-75 W, Batterie, 6V-8 Ah, Boschhorn, Scheinwerfer und Stoplicht
- Ausführung II = 12-Volt-Anlage, Lichtmaschine, 12V-75 W, Batterie, 12V-100 Ah, Anlasser, 12V-2,5 PS, Boschhorn, Scheinwerfer und Stoplicht
Maße und Abmessungen
- Länge = 2600 mm, breite = 1520 mm, höhe = 1570 mm / Bodenfreiheit = 350 mm
- Spurweite vorne und hinten = 1270 mm verstellbar auf 1400 mm
- Kleinster Wenderadius = 600 mm
Bereifung
- vorne: 5.50-16
- hinten: 9-24
Füllmengen
- Tankinhalt = 28 liter
- Motoröl = 5 liter
- Getriebe und Hinterachse = 12 liter
- Kühlsystem = 50 liter
Verbrauch
- Mittlerer Verbrauch = 0,94 kg/h
Sonderausrüstung
- Mähbalken, Seilwinde, Ansteckraupen, Beregnungspumpe, Kraftheber, Anbaupflug, Wetterdach
Sonstiges
Serienmäßig waren eine feste Riemenscheibe auf der Kurbelwelle, Mähwerkantrieb, Normzapfwelle (540/min), Differentialsperre und Einzelradbremse.
Literatur
- Allgaier, Schlepper-und Motoren-Prospekte ( Armin Bauer )
