| Hinweis |
| Für dieses Kapitel ist ein tiefgründiges Verständnis von Gewinden und deren Kenngrößen nötig! |
Darstellung eines Ausengewindes anhand einer Hammerkopfschraube, ohne Bemaßung.
Außengewinde
Zu beachten beim Außengewinde ist, dass in der Draufsicht der Kerndurchmesser nur zu 3/4 dünn gezeichnet werden solte.
Innengewinde
Zu beachten beim Innengewinde ist, dass der Nenndurchmesser nur zu 3/4 dünn gezeichnet werden solte.

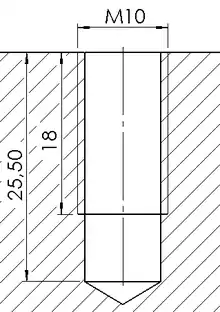

Darstellung eines M10 Innengewindes.
Darstellung eines M10 Innengewindes.
Bemaßung/Bezeichnung
Man verwendet die Bemaßungen, welche an Bohrungen oder Zylindrischen-Abschnitten für den Durchmesser vorgesehen sind, für die Gewindebezeichnung.
