Allgemeines

Die DISLIN Scientific Plotting Software ist eine Bibliothek für die grafische Datendarstellung. Auch für die Gestaltung grafischer Benutzeroberflächen läßt sich DISLIN verwenden. DISLIN greift zu diesem Zwecke auf die Motif-Bibliothek zu. Die DISLIN-Bibliothek ist für mehrere Programmiersprachen konzipiert, so auch auch für die Programmiersprache Fortran.

Beispiele

Beispiel 1: Strings und Zahlen

Fortran 90/95-Code (free source form)
program dbsp1
  implicit none

  real, parameter :: PI = 3.1415926

  ! *** Initialisierung ***
  call setpag ("DA4P")                 ! DIN-A4 Hochformat
  call metafl ("CONS")                 ! Ausgabe auf Konsole (Bildschirm)
  call disini                          ! DISLIN initialisieren

  ! *** Zeichnen ***
  call messag ("Hallo, Welt!", 50,50)  ! Message schreiben
  call number (PI, 4, 50, 150)         ! 3.1416 schreiben

  ! *** Aufräumen ***
  call disfin                          ! DISLIN beenden
end program dbsp1


Programm erstellen:

  • Variante 1:
gfortran -c dateiname.f95
dlink dateiname
  • Variante 2:
gfortran -o dateiname dateiname.f95 -ldislin


Eine Auswahl von möglichen aktuellen Parametern für die Subroutine metafl:

  • "CONS" ... Konsole (Bildschirm)
  • "XWIN" ... X-Window (Bildschirm)
  • "EPS" ... Encapsulated Postscript-Datei
  • "PNG" ... PNG-Datei
  • "SVG" ... SVG-Datei
  • "PDF" ... PDF-Datei

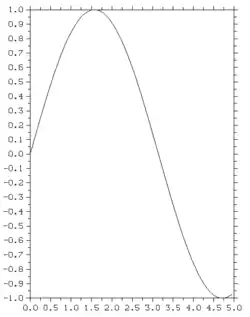

Beispiel 2: Zeichnen von Kurven und Funktionen

Fortran 90/95-Code (free source form)
program dbsp2
  implicit none

  real, dimension(0:99) :: x, y
  integer :: i, setrgb

  do  i = 0, 99
    x(i) = i / 20.0
    y(i) = sin(x(i))
  end do

  ! *** Initialisierung ***
  call setpag ("DA4P")                                 ! DIN-A4
  call metafl ("PNG")                                  ! Ausgabe in eine PNG-Datei
  call disini                                          ! DISLIN initialisieren

  ! *** Zeichnen ***
  call pagfll (255)                                    ! Hintergrundfarbe auf weiß setzen
  call color (setrgb (0., 0., 0.))                     ! Vordergrundfarbe auf schwarz setzen
  call graf (0.0, 5.0, 0.0, 0.5, -1.0, 1.0, -1.0, 0.1) ! 2D-Koordinatensystem setzen
  call curve (x, y, 100)                               ! Graphen zeichnen

  ! *** Aufräumen ***
  call disfin                                          ! DISLIN beenden
end program dbsp2


Beispiel 3: Ein Pie-Chart

Fortran 90/95-Code (free source form)
program dbsp3
  implicit none

  real, dimension(3)    :: part = (/5.5, 2.5, 1.0/)
  integer, dimension(3) :: partcol1 = (/10, 100, 150/)
  integer, dimension(3) :: partcol2 = (/10, 100, 150/)

  integer :: setrgb

  ! *** Initialisierung ***
  call setpag ("DA4P")                                 ! DIN-A4
  call metafl ("CONS")                                 ! Console (Bildschirm)
  call disini                                          ! DISLIN initialisieren

  ! *** Zeichnen ***
  call pagfll (255)                                    ! Hintergrundfarbe auf weiß setzen
  call color (setrgb (0., 0., 0.))                     ! Vordergrundfarbe auf schwarz setzen
  call shdpat (16)                                     ! Shadingpattern (16 = voll)
  call chnpie ("NONE")                                 ! Farbe und Shadingpattern
  call pieclr (partcol1, partcol2, 3)                  ! Teilfarben
  call pietyp ("3D")                                   ! 3D
  call piegrf ("Hallo", 0 , part, 3)                   ! Pie-Chart zeichnen

  ! *** Aufräumen ***
  call disfin                                          ! DISLIN beenden
end program dbsp3


Beispiel 4: Ein Meldungsfenster

Fortran 90/95-Code (free source form)
program dbsp4
  implicit none

  call disini
  call dwgmsg ("Hallo, Welt")
  call disfin
end program dbsp4



Weitere (auch komplexere) Beispiele finden sich im ausführlichen DISLIN-Manual. Dieses ist auf der unten genannten Webpräsenz abrufbar.
