Entstehung des Diagrammes

Definition: Frequenz

Nun haben wir das erste vollständige Impulsdiagramm:

${\displaystyle f={1 \over T}}$

f Frequenz in Hertz (1/s)
T in Sekunden

in diesem Spezialfall ist T groß geschrieben, ansonsten wird die Zeit als klein t dargestellt.

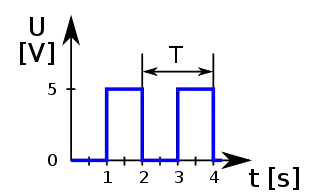

In unserem Bespiel ist der Impuls 2 Sekunden lang. Also:

${\displaystyle T=2s}$
${\displaystyle f={1 \over T}={1 \over {2s}}=0.5Hz}$

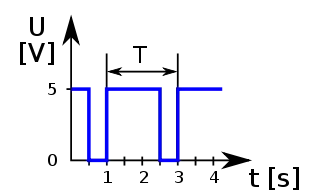

In diesem Fall haben wir von positiver zu positiver Flanke gemessen. Es geht auch mit den negativen Flanken:

Auch hier gilt wieder:

${\displaystyle T=2s}$
${\displaystyle f={1 \over T}={1 \over {2s}}=0.5Hz}$

Was nicht funktioniert ist eine Messung von pos. Flanke zur neg. Flanke

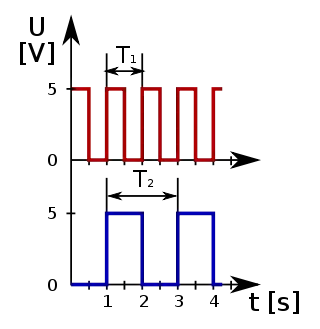

Definition: Frequenzteilung
